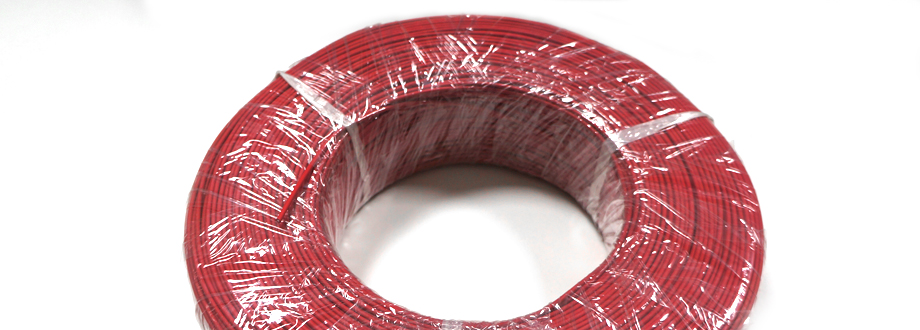

JYJ-125 JYJ-150電機引出線
ELECTRIC MOTOR HOOK-UP WIRE
Ø 額定溫度：125℃ 150℃
Ø 額定電壓：1140V
Ø 參考標準：JB/T6213.6-2006
Ø 導體使用絞合0.5~95mm2鍍錫或裸銅
Ø XLPE絕緣，符合ROHS環(huán)保標準
Ø 額定電壓：1140V
Ø 參考標準：JB/T6213.6-2006
Ø 導體使用絞合0.5~95mm2鍍錫或裸銅
Ø XLPE絕緣，符合ROHS環(huán)保標準
| 型號 | 導體 | 絕緣 | 導體電阻 | 耐壓強度 VAC/1MIN | |||
| 面積 | 導體 | 外徑 | 厚度 | 外徑 | |||
| 條數(shù) | |||||||
| JYJ-125 JYJ-150 | 0.5 | 16/0.20 | 0.92 | 0.7 | 2.45 | 40.1 | 3000 |
| 0.75 | 24/0.20 | 1.13 | 0.7 | 2.6 | 26.7 | 3000 | |
| 1 | 32/0.20 | 1.31 | 0.7 | 2.8 | 20 | 3000 | |
| 1.5 | 30/0.25 | 1.58 | 0.8 | 3.25 | 13.7 | 3000 | |
| 2.5 | 49/0.25 | 2.02 | 0.8 | 3.8 | 8.21 | 3000 | |
| 4 | 56/0.30 | 2.6 | 0.8 | 4.3 | 5.09 | 3000 | |
| 6 | 84/0.30 | 3.42 | 0.9 | 5.4 | 3.39 | 3000 | |
| 10 | 84/0.40 | 4.56 | 1 | 6.5 | 1.95 | 3000 | |
| 16 | 126/0.40 | 5.6 | 1.15 | 8.3 | 1.24 | 3000 | |
| 25 | 196/0.40 | 6.95 | 1.15 | 9.5 | 0.795 | 3000 | |
| 35 | 276/0.40 | 8.74 | 1.15 | 11.2 | 0.565 | 3000 | |
| 50 | 396/0.40 | 10.46 | 1.4 | 13.6 | 0.393 | 3000 | |
| 70 | 360/0.50 | 12.5 | 1.4 | 15.6 | 0.277 | 3000 | |
| 95 | 475/0.50 | 13.73 | 1.6 | 17.4 | 0.21 | 3000 |
|
